MAN 8x8 trial MACDEUCH

Message par MACDEUCH le Mer 12 Mai 2010 - 14:42




Bonjour,

Voici mon petit Bébé














Voici mon Man 8x8 trial radiocommandé.

Déscription :

8 roues motrices
Différentiels bloqués
2 vitesses une courte et une lente
Les deux essieux avant sont directionnels
16 amortisseurs hydrauliques
8 cardans acier renforcé
Transmission sur roulement






Fonctions:

Radio 6 voies 2.4ghz :

Marche Av et AR,
Gauche-droite, Selecteur vitesse 1 et 2, Allumage feux de positions,
Allumage longues portées AR, bruiteur diesel, et bientôt klaxon deux
tons.





J'ai construit ce truck sur
la base d'une photo d'un MAN TG10 de l'armée, surtout pour la cabine et
les dimensions du chassis et non pour la couleur je vous rassure
!
L'engin mesure 1m et pése 15kg.
La mécanique provient essentiellement de plusieurs E MAXX de chez
TRAXXAS. La transmission commence par deux moteurs type 550 qui
fonctionnent en 14.8v, ils entrainent une premiére boite
demultipliée qui sert aussi de boite de transfert pour les deux
boites AV et AR.



Voici la boite AV

La boite AR.

La boite centrale. Rapport: 9/76


L'engin possède un énorme
couple par rapport à son échelle avec des capacités de franchissement
trés bluffantes. A venir un treuil fonctionnel depuis la radio.

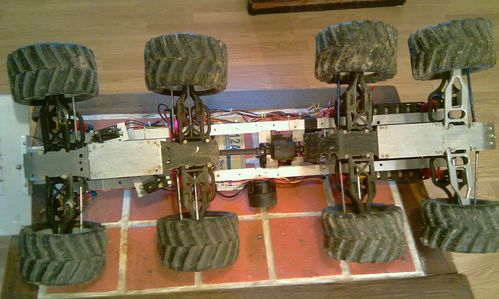

Voilà les entrailles de la
bête !



Pour démarer mon Man j'ai
fabriqué deux minis chassis ( d'emaxx), dont un plus long que l'autre
pour rendre fonctionnel la direction.
Les chassis ont été assemblé sur un cadre avec deux poutres en carré
d'alu.

Le
chassis AV. Pour la direction, il y a un servo de
15kg sur chaque essieu ( les servo fonctionne via un accus 6v. Le
servo de gauche sert pour le passage des vitesses. Le servo du milieu
actionne deux switch un pour l'eclairage général et un pour
l'éclairage arriére.

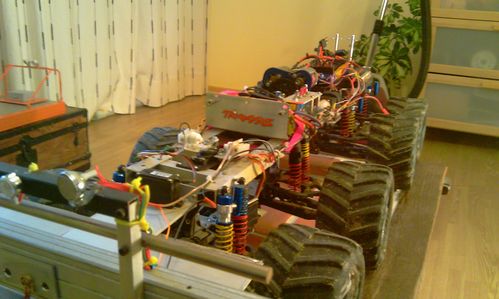

Le
chassi AR. J'ai repositionné la plateforme d'emaxx
sur les deux poutres d'alu, cela me permet d'avoir un emplacement
pour les accus et le variateur.

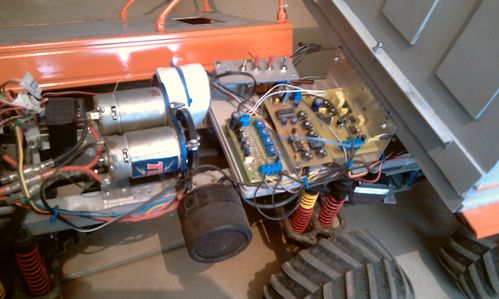

La
partie centrale. Le pupitre des differents
inter
, le bruiteur
diesel qui marche avec l'acceleration du moteur ( Acheté chez conrad,
c'est pas le top). A gauche l'accu 12v pour l'eclairage. Au fond le
rond noir est un haut parleur.

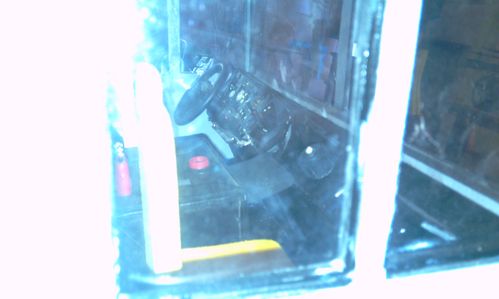

La cabine a été fabriqué en carton de
calendrier, si,si,si



Le plateau Ar fabriquait dans une plaque
d'alu.























Petite mise à jour :


J'ai rajouté un klaxon 2 tons, ainsi
qu'un deuxiéme bruiteur diesel. Ce nouveau bruiteur provient
d'accessoire pour train électrique, en plus il
fonctionne avec l'accélération du camion. Et les deux bruiteurs ensemble
sont beaucoup plus réaliste.









Ca commence
à faire du monde, mais c'est ca qui est bon....

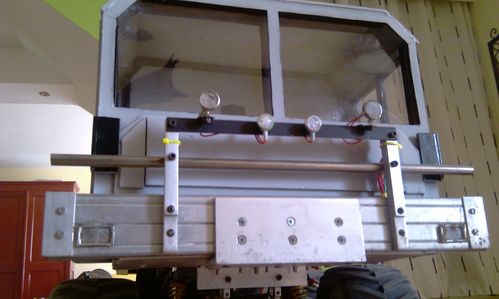

J'ai refais
le pare choc en alu de 6mm maintenant ca va plus bouger.... mais les
arbres oui........




Bientot un
treuil fonctionnel je cogite............
