b-revo de jeje

Message par jejebrl le Mar 23 Nov 2010 - 20:39

Salut

petite présentation du bestiau

châssis d'origine desanodisé plus quelques découpes perso
triangles avant rpm
triangles arrière tekno rc avec pare boue perso en carbone
support triangles arrière carbone
Protection skid arrière tekno rc
Support aileron traxxas modifié (plus de fixation pare choc)
Pares choc avant et arrière supprimés
chappes amortiseurs en alu Golden Horizons
bouchons amortisseurs en alu Golden Horizons
fusée tekno rc
boules de fusée alu traxxas
axes triangles en carbone
biellettes en titanes lunsford
Basculeurs alu multi positions
axes de basculeurs en titane lunsford
barres anti roulis traxxas
boite recepteur rpm
un seul servo de direction futaba S9351
bras de sauve servo pro-line
ressort de sauve servo dur (option traxxas)
support contrôleur en carbone
support lipo tekno rc
support moteur rc monster avec renfort perso en carbone
transmission origine modifiée par lepeople avec blocage en seconde, suppression de la roue libre et diff 1/8
Differentiels avant et arrière 1/8 rc monster
Cardan origine avec soufflet supprimés et arrière monté a l'envers
Visserie inox
renfort cellule arrière en carbone (perçage de 2 vis dans chassis)
Couronne 37 dents et slipper robinson
pignon moteur 16 dents
Jantes 1/2 offset en standard size ou lpr
Moteur neu 2200kv
contrôleur quark plasma
Lipo G3 5s hyperion 4500 mAh


réglages
amortisseur
60Wt piston N°2 avec clapets
ressort orange devant et or derrière
carrossage
avant -2
arrière 0
pincement
arrière origine
ouverture
avant quelques °
chasse avant a fond avec modif des triangles

diff
central 300k
avant 8000
arrière 4000

pignon 16 dents
couronne 37dents
rapport interne wide

photos

avant avec le mmmv3



maintenant avec le quark













Smile
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par nici33 le Mer 24 Nov 2010 - 4:58

Tres jolie matos Haut de gamme
as tu fait des essais ?
avatar
nici33

Messages : 66
Réputation : 4
Date d'inscription : 16/02/2010
Age : 52
Localisation : saint loubes 33

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Mer 24 Nov 2010 - 11:19

Bonjour,
effectivement beau matos, très propre et soigné, j'aime bien oki .
Par contre je lis 2200Kv et Lipo 5S, ça ne va pas trop ensemble, trop de Kv ça va chauffer, il te faudrait mieux entre 1500 et 1800 Kv, un moteur Castle 1518 serait tout indiqué et chaufferait moins qu'un 1515 vue le poids du bestiau Wink.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Mer 24 Nov 2010 - 12:51

Salut

c'est sur il me faut un moteur avec moins de kv

mais j'aimerai ne pas encore augmenter le poids du revo donc pas de 1518

enfin a mon avis d'ailleurs je t'envoie un mp pour te demander conseil.

le revo fait entre 4.6kg et 4.9kg selon carrosserie et pneus
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Mer 24 Nov 2010 - 13:31

Je vais tacher de t'aiguiller pour le choix du moteur, un Lehner pourrait peut être bien faire l'affaire à défaut de Neu, sinon il me reste un Neu US 1515F 1650Kv qui me semble tout indiqué :

http://cbracingshop.com/catalog/product_info.php?cPath=26_98&products_id=510

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Mer 24 Nov 2010 - 13:39

Je me permets de copier nos échanges de MP, ça servira peut être à d'autre :

jejebrl a écrit:merci pour ta réponse

comme tu as dit sur le post de mon revo il me faut un moteur avec moins de kv.

j'aimerai donc un moteur entre 1700kv et 1900kv tout en ayant un poids identique voire moins elevé donc j'exclue un 1518 par exemple

que me conseille tu entre les moteurs que tu peux avoir bien sur un neu , un plettenberg, ou un lenher?

avec quel kv?

et a quel prix?

c'est bientôt noël donc achat pour bientôt.

merci de ta lecture et encore bravo pour ton site et tes conseils.

Bonjour,
merci pour tes encouragements Smile.

Je peux te suggérer un Neu US 1515F 1650Kv, il ne m'en reste qu'un, le dernier en stock :

http://cbracingshop.com/catalog/product_info.php?cPath=26_98&products_id=510

Sinon un Lehner, plus cher par contre, dans la gamme des 1950 ou 2230 pour respecter tes critères de poids :

http://www.lehner-motoren.com/1950/
http://www.lehner-motoren.com/2230/

A choisir entre 1500 et 1800Kv pour avoir quelque chose de fiable, sinon un Bigmaxximum en 1500Kv (en stock) mais il faudrait passer en 6S pour avoir un meilleur rendement.

Tous les moteurs Lehner sont dispo en pré commande comme les Plettenberg.

Vu le poids de ton châssis, je serais tenté de te conseiller un moteur plus lourd et donc plus coupleux qui encaissera plus de watts pour jouer la fiabilité mais si tu surveilles la température moteur et que tu ajustes la taille de ton pignon en fonction tu peux très bien rouler avec un moteur de format équivalent à un 1515.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Ven 10 Déc 2010 - 21:06

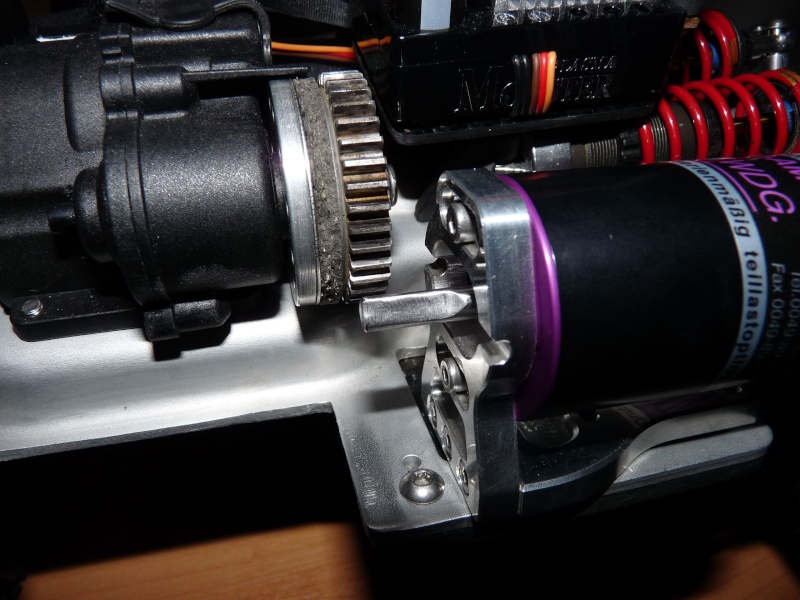

lehner 1950 reçu

montage et méplat réalisé









Smile
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Sam 11 Déc 2010 - 9:43

Salut,
très joli, c'est toujours aussi propre Wink.
Bons tests Smile.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Sam 11 Déc 2010 - 16:17

Salut

je viens de tester c'est pas mal très souple

j'ai réglé le contro gentiment

turbo=0

par contre je trouve que ça chauffe pas mal

j'ai essayé avec un pignon de 17 puis de 18 dents j'avais entre 40 et 50°C au moteur avec 15°C de température ambiante

je pense qui faut que je mette un radiateur donne moi ton avis stp.



Smile
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Lun 13 Déc 2010 - 14:23

Bonjour,
vu que c'est un format 36mm standard aux 540 ça sera facile de trouver un radiateur, ça ne peut pas faire de mal.

Il monte à combien de d°C et en combien de temps en faisant quoi?

Il faudra réduire la taille du pignon, en couronne tu as quoi?

Pour répondre à ta question sur la série 2240 2250 Lehner, RC Monster propose des plaques avec trous de fixation standard en 25mm pour ces moteurs, si besoin je pourrai en rentrer ou en faire fabriquer Wink.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Lun 13 Déc 2010 - 14:42

Bonjour,

j'ai une couronne de 37,

il est monté très rapidement a 50°C en roulant sur la route devant chez moi

du coup j'imagine même pas en plein été.

si je réduis la taille du pignon j'avance plus en ligne droite.

je crois que je vais être obligé de le revendre.

Smile

@+
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Lun 13 Déc 2010 - 14:46

Wow 37?? C'est minuscule, il y a quoi d'origine?

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Lun 13 Déc 2010 - 14:51

Christophe a écrit:Wow 37?? C'est minuscule, il y a quoi d'origine?

c'est minuscule pour un e-revo mais moi c'est un revo thermique a la base.

d'origine c'est 38, je ne pense pas que le problème vienne du rapport je pense que l'idéal aurait été de choisir un 2230 ou un 2240 comme d'ailleurs tu me le conseillé.

avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Mar 14 Déc 2010 - 11:58

Salut,
je viens de vérifier et je me suis sans doute trompé pour la plaque adaptative RC Monster, d'après ce que j'ai vu ce n'est pas ce que je t'avais dit, il va falloir que je fasse un dessin et que je le soumette à mon sous traitant en usinage pour faire mes propres plaques pour passer un Lehner 2240 ou 2250 avec vis de fixation en entre axe 25mm.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Mar 14 Déc 2010 - 12:38

vas y tu peux lancer parce que j'ai vendu le 1950

je viens de contacter lehner il me conseille le 2240/7



Hello,
a 2240/7 is better (more power).
best regards
LMT-Team





Thank you for the information
would now like to ask you another question
if I bought a 2240 for use in 5S
it is better a 2240 / 7 or 2240 / 8 for a traxxas revo of 4.5kg

Thanks

@+




avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Mar 14 Déc 2010 - 14:41

Ce qui nous fait combien de Kv?

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Mar 14 Déc 2010 - 17:34

Christophe a écrit:Ce qui nous fait combien de Kv?

2114KV

@+
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Ven 17 Déc 2010 - 19:34

Salut


des nouvelles de l'adaptateur pour le moteur?

il faudrait aussi que tu mettes au catalogue le lehner 2240 que je puisse commander

merci

@+
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Sam 18 Déc 2010 - 10:03

jejebrl a écrit:Salut


des nouvelles de l'adaptateur pour le moteur?

il faudrait aussi que tu mettes au catalogue le lehner 2240 que je puisse commander

merci

@+

Salut,
j'attends une réponse pour la bague, le Lehner 2240 Hi Amps est dispo en pré-commande Wink :

http://cbracingshop.com/catalog/product_info.php?products_id=570

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Jeu 30 Déc 2010 - 19:48

Salut

Beaucoup de news sur mon chassis


chassis vantage carbone + renforts fais maison en carbone

après quelques heures de montage de dremel et de ponçage voila ce que ça donne.

J'ai fait un renfort arrière en 4mm + un sous le moteur jusqu'a l'avant en 4mm + un sous le bac lipo en 4mm et sous le boitier radio en 2mm

je ne veux plus toucher du carbone au moins jusqu'à l'année prochaine Very Happy

Chassis d'origine 253gr chassis vantage 149gr
photos :



















@+

avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Jeu 30 Déc 2010 - 19:50

Salut,
superbe châssis, ça a de la gueule !
Petite précision pour le moteur Tekin, il marche aussi très bien en mode sensorless (sans câble branché), en attendant qu'on comprenne comment le mode sensor fonctionne.
@+

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Jeu 30 Déc 2010 - 19:51

merci

oui je sais

Smile
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Christophe le Jeu 30 Déc 2010 - 20:09

OK, je m'en doutais, au temps pour moi Wink.

__________________________________________________
Site perso Christophe RC
avatar
Christophe
Administrateur
Administrateur

Messages : 2331
Réputation : 8
Date d'inscription : 23/03/2009
Age : 37
Localisation : Montpellier - Hérault

Voir le profil de l'utilisateur http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par jejebrl le Ven 4 Mar 2011 - 18:07

Salut

j'ai fait fabriqué par un usineur local un adaptateur pour moteur lehner 2240 non LK

si cela interesse quelqu'un c'est 30euros HT la pièce en alu ou en Inox

caracteristiques : epaisseur 4mm, trous fraisés M4 espacé de 30mm et trous taraudés M3 espacé de 25mm




il y a un dispo en inox

Smile
avatar
jejebrl

Messages : 40
Réputation : 0
Date d'inscription : 14/11/2010
Age : 43
Localisation : Calvisson

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: b-revo de jeje

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
