MBX6T Brushless

Bonjour,
J'ouvre ce post pour vous présenter mon nouveau RC, encore en cours de préparation, un Mugen MBX6T équipé d'un kit de conversion TeknoRC V4.
Voici quelques photos prises lors du montage du kit


- L'arrivée du Truggy :




- Le kit de conversion V4 :

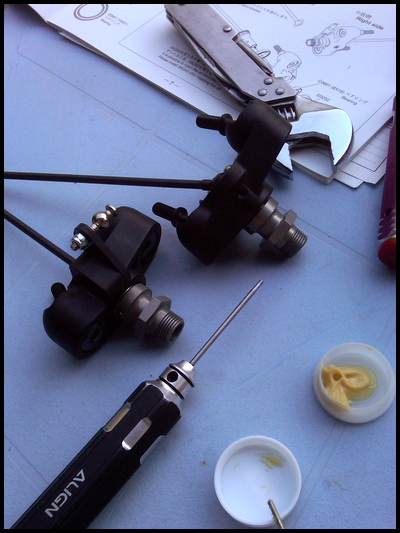

- Le montage :




- Ici une erreur, réparée par la suite...

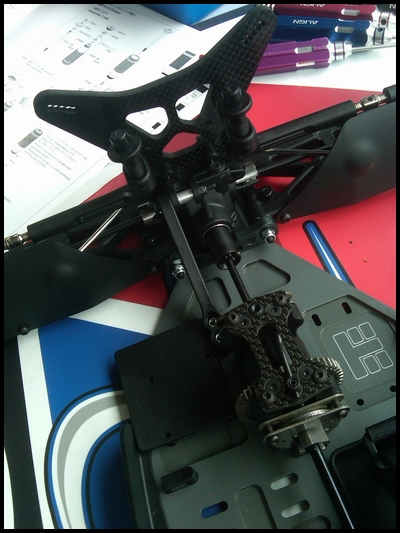

- Une autre erreur, le diff central, avec le frein mécanique que j'ai démonté plus tard car inutile pour mon projet...








- Les amortisseurs :








- Réception du contrôleur Quark Plasma Monster Hybrid :




- Et soudure de l'EC5 :




- Réception et montage des jantes et pneus ProLine :








- Avec le "petit" Rustler :




- Séance autocollants (comment ça y'en a trop ??? ) :




A suivre...

Salut,
sympa la présentation, merci pour les photos .

Bonjour, voici la suite de la présentation et du montage :

- Arrivée du servo, et du moteur :




- Le Léopard, dans sa cage :




- Intégration, avec gainage tressé des câbles :






- Mon optionnite me reprend... protection châssis arrière et un vrai pare-chocs avant, qui protège également le châssis :








- Et un petit servo horn Hudy, avec recyclage d'une biellette Traxxas en attendant mieux, celle de Mugen étant trop longue :



A suivre...

EDIT : Je trouve dommage que TeknoRC n'ait pas pensé à proposer une meilleure protection de L'ESC J'ai plutôt intérêt à me bricoler un truc pour éviter qu'il ne se mange trop de projections de bouillasse et projectiles divers... Pour l'instant j'ai quand même pensé à le positionner avec les condos à l'intérieur du châssis, mais ça ne suffira peut-être pas... des idées???

Salut,
et en plaçant le contrôleur de l'autre côté derrière le pack ça déséquilibre beaucoup? Il va y avoir beaucoup de poids côté droit, moteur, contrôleur, radio, pas sûr que ça compense le poids du pack.

Si tu utilises un gros servo, je te recommande de monter des condos sur une voie libre du récepteur sinon le BEC pourrait bien griller, cf la notice, c'est arrivé quelques fois, surtout sur des modèles lourds comme les Truggy.
A moins que tu n'utilises un Ubec, je ne me souviens plus.

Oui Christophe, c'est exactement pour cette raison que je t'ai demandé de te renseigner auprès de Quark, sur la possibilité de brancher un BEC, comme sur mes 1/10, en enlevant le fil rouge de l'ESC. Tu n'as pas encore eu de réponse?

Bonjour,
je viens de faire le test à l'instant avec mon propre Plasma Monster et un petit pack Lipo 2S pour alimenter ma radio et ça marche nickel comme je m'y attendais, il n'y avait pas de raison que ça ne marche pas .

Impec, je te remercie!!!
Je vais partir sur un Castle, et vu ma config en 6S, tu me conseilles plutôt le BEC simple ou le BEC Pro?

Un simple suffira largement, tu n'as qu'un seul servo, même si c'est un gros ça suffira, règle le bien via le Castle link, à 6V pile ça sera parfait.

Ok merci, je vais me trouver ça.
Pour ta proposition de déplacer l'ESC derrière le bac, c'est une bonne idée pour l'équilibre des masses, je vais faire la somme des poids des différents éléments pour avoir une idée.
Mais niveau protection, ça reviendrait au même. On ne s'en rend peut-être pas bien compte sur les clichés, mais il y a exactement la même place d'un côté ou de l'autre. Il faut donc que je me crée une sorte de carter de protection...

La flemme de tout démonter, j'ai utilisé les fiches produits des sites constructeurs, excepté le bac LiPo.

A la pesée, côté droit nous avons :
- Moteur Leopard 4082 1450kV : 440g
- ESC Quark Plasma Monster Hybrid : 58g
- Récepteur Futaba 2,4GHz : 8g
- Servo Savöx 1256TG : 52g

Total : 558g

A la pesée, côté gauche nous avons :
Poids de l'accu Hyperion G3 VX - 6S 3300mAh : 538g OU Poids de l'accu équivalent en Nano-Turni-Chinoiserie : 522g
Bac LiPo complet avec scratchs et mousse : 44g

Total : 582g ou 566g

Là on est donc plus lourd côté LiPo.
Mais si on ajoute au côté droit, tout les câblages, prises, servo horn, biellette, etc..., en fait au final on doit être pas mal
J'ai bon?

Tu ne peux pas te fier aux poids indiqués par les fabricants, il y a souvent de gros écarts, le Plasma Monster par exemple pèse 120g sans câble et tu oublies certains éléments comme la boîte radio ou le support moteur par exemple.

Super.... et le Leopard?

EDIT : Je vais m'y mettre... je vais tout démonter pour peser...

Effectivement, entre les oublis et les données erronées des constructeurs... y'a comme un petit écart
Merci pour ton aide, comme quoi l'expérience prime...

Alors, j'ai fait par ensembles :

ESC avec plaque support, câbles et prises : 167g
Moteur avec son support + vis et pignon : 493g
Ensemble Servo, support servo et vis, récepteur, boîte récepteur : 109g

Total : 769g

Pack Hyperion avec prise EC5 + Bac complet et vis : 591g

On a donc un écart droite gauche de 178g, qui peuvent en effet être rattrapés par le déplacement de l'ESC.


...Respect

Changement effectué

- Perçage de châssis pour la plaque ESC :








- Vue d'ensemble de l’intégration :




- Si si ça passe, au poil de cul de gnou, mais ça passe :






- Petit truc pratique, pour pouvoir brancher la carte de programmation rapidement :




- Un attache câble pour maintenir tout ce petit monde :




Il me reste donc à bricoler ce carter de protection pour l'ESC

Salut,
depuis 2007 que je vends du matos de conversion j'ai un peu fait le tour, content d'avoir pu t'aider un peu .

Les photos s'affichent enfin ! Beau boulot, c'est propre, comme j'aime !
La couronne passe très prés du contrôleur, gaffe sur les chocs ça devrait bouger et venir toucher, le contrôleur devant être monté souple, à la rigueur peut être faudrait il le reculer, ça permettrait de plus charger le train arrière mais aussi de recentrer les masses (relativement négligeable je pense) et surtout il ne pourrait plus toucher.

Attention à bien isoler les câbles moteur et à les fixer pour les préserver des vibrations, je crois voir une gaine d'un câble moteur ouverte.

Bonjour Christophe, et merci pour tes remarques positives, ça fait plaisir

Pour l'ESC, c'est aussi quelque chose qui ne m'inspirait pas trop confiance, je l'ai donc déplacé un peu plus contre le bord, ce qui a ajouté de l'espace avec la couronne.
Petit aperçu :



Si je le recule plus, le l'expose encore plus aux projections, car il n'y a pas de carter à cet endroit là
Par contre peux tu me donner des précisions sur le "montage souple"? Pour l'instant je l'ai fixé avec du double face Parma, à priori très apprécié :



ça colle très fort, et ça laisse aucune trace!

Bonjour

très beau montage, tu as recalculé la répartition des masses après le

changement de place de ton controleur ? d' après mon calcul si je ne me

trompe pas tu as une différence de 156 g entre la droite et la gauche.

a confirmer. Si lors de tes essais, elle se comporte bizarement entre

un virage à droite et à gauche ( elle part plus facilement en tête à queue

d' un coté que de l' autre) ça peut venir de la répartition des masses.

Tu peux faire un complément de poids avec des plombs d' équilibrage

de roues de voiture que tu trouvera chez feu vert, speedy ... ça va

alourdir ta voiture. Tu n' es pas obligé de mettre la totalité de la différence

40g de différence je les sentais pas mais c' était sur un buggy.

A bientôt

Fred

Salut,
perso j'aurais reculé le contrôleur par sécurité, je t'invite à jeter un oeil sur mes montage sur mes châssis Kyosho MP7 et MP9, tu pourras peut être y piocher des idées, notamment pour le montage souple du contrôleur, c'est important. Il y a pas mal de contrôleur qui lâchent suite à de gros chocs et c'est quasi toujours la faute à un mauvais montage.

Ce que suggère Fred avec les plombs est une bonne idée pour compenser quand on ne peut pas forcément déplacer les éléments .

fred63 a écrit:
Bonjour

très beau montage, tu as recalculé la répartition des masses après le

changement de place de ton controleur ? d' après mon calcul si je ne me

trompe pas tu as une différence de 156 g entre la droite et la gauche.

a confirmer. Si lors de tes essais, elle se comporte bizarement entre

un virage à droite et à gauche ( elle part plus facilement en tête à queue

d' un coté que de l' autre) ça peut venir de la répartition des masses.

Tu peux faire un complément de poids avec des plombs d' équilibrage

de roues de voiture que tu trouvera chez feu vert, speedy ... ça va

alourdir ta voiture. Tu n' es pas obligé de mettre la totalité de la différence

40g de différence je les sentais pas mais c' était sur un buggy.

A bientôt

Fred

Bonjour Fred et merci pour ton aide.
Peux tu s'il te plaît me dire à quel endroit précisément il va manquer 156g, avec détails de ton calcul?
Pour savoir où placer ce poids.
Merci

Christophe a écrit:
alut,
perso j'aurais reculé le contrôleur par sécurité, je t'invite à jeter un oeil sur mes montage sur mes châssis Kyosho MP7 et MP9, tu pourras peut être y piocher des idées, notamment pour le montage souple du contrôleur, c'est important. Il y a pas mal de contrôleur qui lâchent suite à de gros chocs et c'est quasi toujours la faute à un mauvais montage.

Ce que suggère Fred avec les plombs est une bonne idée pour compenser quand on ne peut pas forcément déplacer les éléments Wink.

Pour le déplacer, ok je vais regarder ça. (Même si je ne te cache pas que ça m'embête de faire encore des trous dans mon châssis.)
Quant au montage souple, je comprends donc qu'il s'agit d'amortir les chocs. L'adhésif Parma est quand même très souple, mes autres ESC (Castle) étaient montés avec ce système et je n'ai jamais eu de casse, malgré des choc parfois très violents!!! J'ai plié, cassé, tordu, mais l'électronique n'a jamais bronché.
Le Quark est il plus fragile que d'autres?

Salut Manu

je pourrai regarder ce soir ou demain soir, lorsque mon fils sera couché.

A bientôt

Fred

Salut,
le Plasma est aussi fragile que tous les autres contrôleurs 1/8éme, d'une manière générale l'électronique n'aime pas les chocs (récepteur), en Buggy 1/8 les chocs sont plus violents qu'en 1/10éme, probablement à cause de la différence de poids.

Pour moi le contrôleur doit pouvoir bouger sur les chocs, monté souple quoi.

Bonjour

j' ai fait le calcul de la répartition des masses:

coté gauche

pack, bac 591g
contrôleur avec plaque 167g
------------
758g



coté droit

servo,récepteur,boite 109g
moteur, support 493g
-----------
602g



différence entre la droite et la gauche ( je ne parle pas de politique)

758 - 602 = 156g

avant

servo,récepteur 109g

3/4 de pack, bac 444g ( 591:4=148g*3=444g)
-------------
553g


arrière

1/4 de pack 148g
contrôleur avec plaque 167g
1/2 moteur 246g ( 493:2= 246g)
-------------
561g

entre l' avant et l' arrière l' équilibre est bon


sur la photo, le moteur est au centre ?

je pense qu'il faudrait commencer à mettre 50g derrière le moteur et

50g devant le moteur, et faire des essais pour voir si ta voiture n' est

pas vicieuse

( pas de tète à queue d' un coté plus que l' autre) . Si sensation bizare

rajouter du poids jusqu'à ateindre 150g.

a voir aussi sur les sauts s' il n' y a pas de déséquilibre.

Essayer toujours d' avoir un bon rapport poids puissance:

avoir une voiture la plus légère possible, ton moteur chauffera moins

et tu consommeras moins.

Tu peux faire encore mieux: tu achètes 4 balances de cuisine électronique identiques, tu les mets sous tes roues et tu vois ta répartition

des masses.

A bientôt

Fred

Je comprends mieux...
La maxi tache que je suis : Évidemment, si j'enlève l'ESC d'un côté son poids est aussi retiré.... (à cet instant précis je revoie mes profs de math me gueuler dessus )
Et bien entendu, à aucun moment je n'ai pensé à la répartition Av / Ar
Donc, merci beaucoup pour les calculs, qui me sont très utiles pour ma compréhension et mon apprentissage.
Je vais aller faire un tour dans un mag auto et revoir cet équilibre au plus tôt.
Bonne journée.

Salut Manu

tu sais, j' ai fait la même érreur lorsque je me suis penché sur la conversion

d' un thermique en brushless, j' ai commencé il y a 3ans, j' ai un peu de recul

maintenant mais j' ai fait plein d' érreurs et avec le temps, tu les corrige,

c' est l' expérience.

A bientôt

Fred

Salut les amis,
j'aime ce genre de posts de qualité ! Beau projet, belles photos, des explications, des réflexions intelligentes, le tout bien rédigé, le top !
Bravo les amis .

Salut Christophe

pour ma part, un forum à un but de renseignement sur des produits ou

un but pédagogique, on est là pour aider les personnes à mener à bien

leurs projets c' est de la solidarité. Je vois tellement de post sans intérêt,

ou avec un maximum de conneries. Ton site me plait bien, les gens te pose

des questions lorsqu' ils ne connaissent pas et tu expliques énormément

ou nous sommes là pour aider en tout cas j' adore cette philosophie.

A bientôt

Fred

Je plussoie 100 fois!!!

Je n'ai pas eu le temps de passer dans un mag auto, par contre j'ai reçu le BEC Castle, soudé, monté, réglé à 6V.
Chose surprenante, celui-ci a un petit condo, celui que j'avais pour le 1/10 n'en avait pas ... cela dit, tant que ça fonctionne...
J'ai mis le récepteur de la Futaba 3PL, en attendant, pour pouvoir calibrer le Plasma Monster, et enfin entendre les bip-bip, le moteur et la mécanique prendre vie
Premiers essais ce weekend, ayant reçu également il y a peu le pack Hypérion et le Turni-nano-chinoiserie, j'ai de quoi rouler un peu!!!



J'ai aussi reçu une biellette 3x30 "qui va bien", avec les pas inversés, contrairement à la Traxxas, bien plus pratique pour le réglage!




Ahhhhrgggg il me tarde, je suis comme un gamin à Noël

Salut,
vraiment un beau montage, très soigné, bravo .
Je te conseille de mettre un petit collier pour attacher les trois fils moteur ensemble, ça réduira les vibrations à ce niveau.

Sinon tu peux aussi coller l'interrupteur du contrôleur au boîtier de ce dernier avec un peu de double face, interrupteur qui tôt ou tard risque de poser problème avec la poussière, c'est vraiment quelque chose de quasi inévitable même si sur le mien j'ai pu l'utiliser sur une durée d'1 an avant de le retirer.

Particularité des contrôleurs Plasma, le contrôleur est allumé lorsque le circuit est ouvert donc si tu enlèves l'interrupteur et que tu soudes les fils entre eux (ce qu'on serait tenté de faire), eh bien le contrôleur restera éteint, c'est bon à savoir - ça peut surprendre .

Bon test, amuse toi bien !

Merci Christophe, je suivrais tes conseils.

Je viens de faire mes premiers tours de roue, ça envoie!
Température ESC, pas plus de 30°, et moteur dans les 55/57°.
Mais il y a quelques réglages à faire. Le cul a tendance à partir un peu trop, et le truggy saucissonne si j'essaie de rattraper avec la direction. Impossible de pousser les gaz trop forts donc.
Bon aussi, le seul terrain que j'ai à ma dispo aujourd’hui est un chemin fait de concassé, et même s'il est pas mal tassé, ça accroche pas des masses, et quelques petits cailloux viennent gêner la trajectoire.
Les pneus peut-être aussi : en comparaison, le rusty (4x2) en 3s à bloc avec les Badlands (pneus de tracteur cross) va plus vite et ne bouge quasiment pas de cap sur ce même chemin

Aussi, y a t'il une hauteur optimale à respecter au niveau de la garde au sol?

Petite question subsidiaire, plutôt que de placer des poids de l'autre côté du châssis, pourquoi ne pas essayer un accu avec un peu plus de capacité (un peu plus lourd), car j'ai trouvé que mes accus se sont vidés très vite!!! c'est un peu frustrant... je n'ai pas trop eu le temps de tenter des réglages... Qu'en pensez vous?

Salut Manu

coté moteur, qu' est ce que tu as comme pack ?

A bientôt

Fred

Salut,
Les packs sont des 3300mAh, 35C. Et je me suis dit que si je monte un peu en capacité, on rattrape ce déséquilibre droite/gauche avec en plus un gain d'autonomie. Tu approuves?

Edit : cela dit l'équilibre av/AR serait également modifié...

Edit 2 : Et j'ajoute, si Christophe me confirme que de l'Hyperion 25C peut suffire, on peux encore monter plus haut en capacité ...

Salut,
je te déconseille de mettre trop lourd, ça se ferait au détriment du comportement et du rendement général, des 25C oui pas de souci en 6S, normalement bien réglé des 3300 pourrait suffire - c'est ce que j'utilise. Sinon des Hypérion 4000 25C en 6S c'est pas mal, pas trop lourd et autonomie plus intéressante, pour la décharge c'est suffisant.
Attention à la charge, si mal faites, l'autonomie s'en ressent, idem si la qualité des packs est médiocre ou si ils sont vieillissants.

Salut,
Ça marche, je vais sans doute tenter l’Hypérion 25C 4000mAh.

J'abuse encore de toi :
Autres questions, il me semble avoir lu, je ne sais plus où, que vous aviez changé la dureté des ressorts sur le Truggy sur l'endurance ; as tu la référence / dureté de ces ressorts?
Je te demande ça car il me semble que ceux d'origine sont un peu trop souples ...
Aussi, as tu une petite idée de la garde au sol approximative à respecter sur ce châssis, je vois beaucoup de photo de truggys de pilotes, mais rarement vu de l'avant ou arrière, je ne vois donc pas l'inclinaison "optimale" des triangles. J'imagine que comme souvent le terrain définit le réglage, mais je voudrais bien savoir sur quelle base partir, et par la suite ajuster s'il le faut.

Merci Christophe.

Salut,
le pack Hypérion 6S 4000 25C j'en ai rentré et ils sont arrivés hier, j'ai pris les deux derniers dispo chez Hypérion Europe :

http://cbracingshop.com/catalog/product_info.php?cPath=43_88&products_id=303

Les prix des packs Hypérion ont baissé de 20%! Ce pack aujourd'hui à 99.5€ coûtait avant 118€

Pour les références des ressorts utilisés lors de l'endurance je ne l'avais pas noté, je leur ai confié toute la gamme de ressorts et ils ont choisi ce qu'il leur convenait le mieux, pour la garde au sol (hauteur sous châssis à l'avant et à l'arrière au repos) je dirais entre 24 et 28mm, pour le débattement maxi je pense que partir sur le maximum possible et régler les vis pour arriver en butée mécanique (pour préserver les amortisseurs), ça sera une bonne base, à ajuster en fonction du grip.
Les points d'ancrages des amortisseurs étaient d'origine, idem pour les différentiels, quant à l'hydraulique on était passé en 500 partout.
Bons réglages, amuse toi bien et bonnes fêtes !
@+

Christophe

Merci Christophe, je verrai en janvier si je peux t'en prendre un.
Pour les ressorts, je vais essayer un peu plus ferme...

Sinon, Papa Noël a été généreux avec mon 6T, une carrosserie peinte par Jo-Graphix, un aileron et deux trains de pneus et jantes
